一、產品概述

　　根據工業鍋爐、民用鍋爐、冶金鍋爐、電站鍋爐、化工鍋爐、工藝爐、加熱爐等燃煤燃油鍋爐吹灰器的使用情況，普遍存在各種問題，在隨鍋爐設備配置的長桿吹灰器、短桿吹灰器、鋼珠吹灰器、水力吹灰器等吹灰器中，只有部分廠家在使用，大多數已不投運，甚至已經拆除。在現有鍋爐中，有一半鍋爐基本上都不進行任何吹灰工作，吹灰器不能正常使用，是造成鍋爐運行工況變化的原因之一，引起鍋爐受熱面結焦、積灰及塌灰滅火等現象，帶來鍋爐受熱面超溫，部分氣溫偏低等問題，并構成事故隱患，直接影響鍋爐運行的可靠性及經濟性。

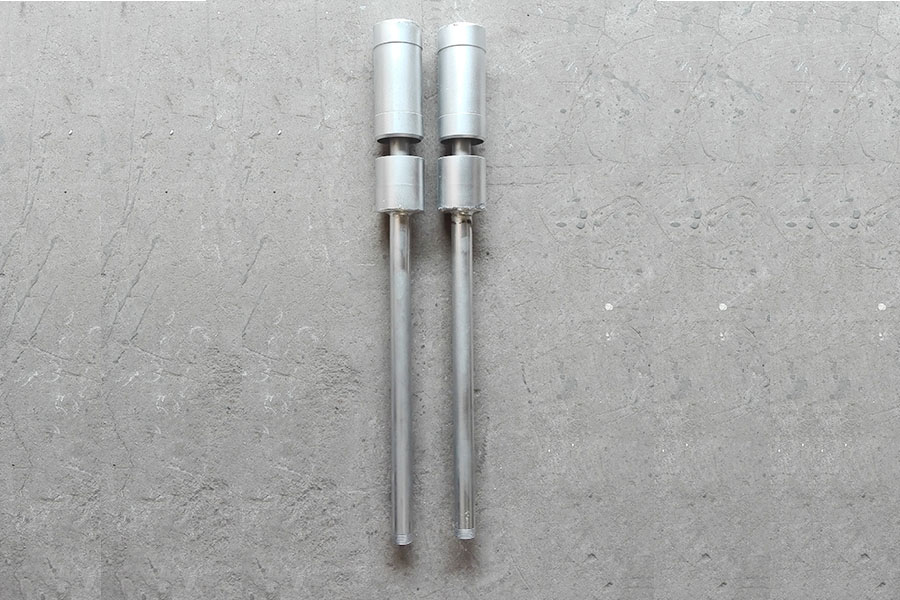

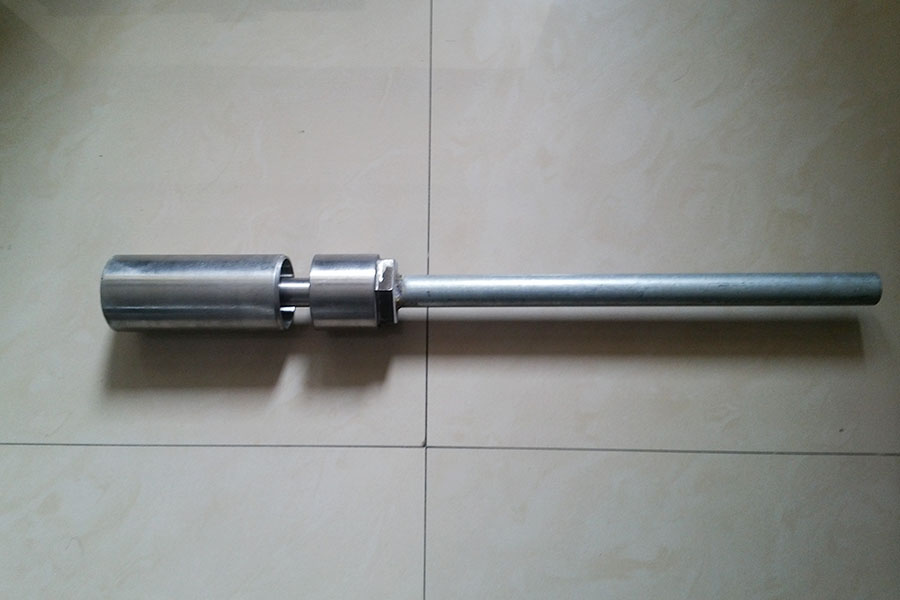

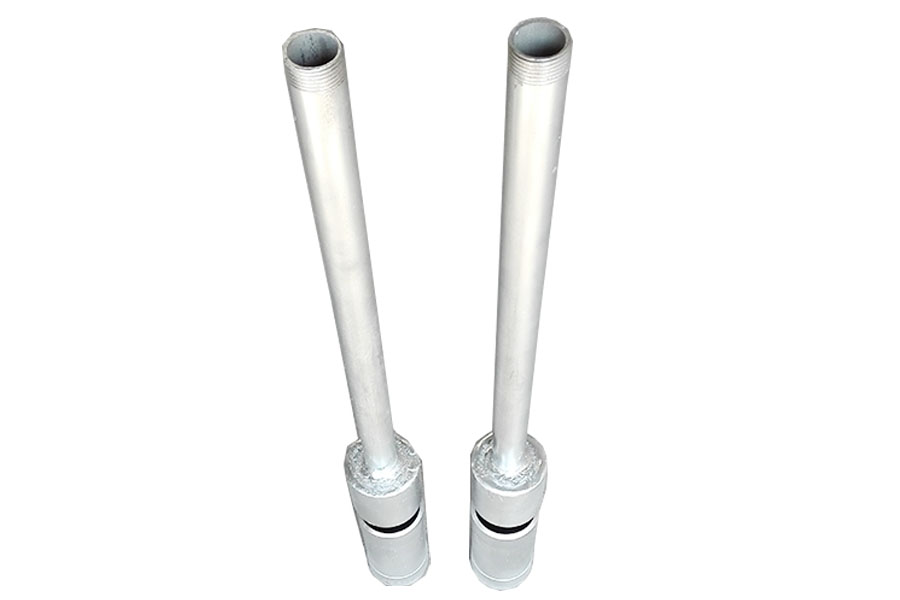

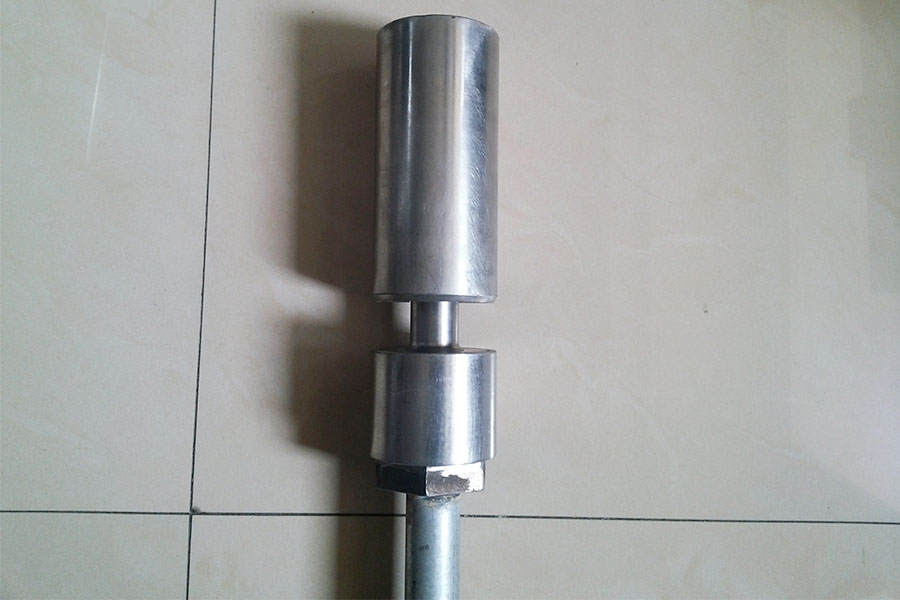

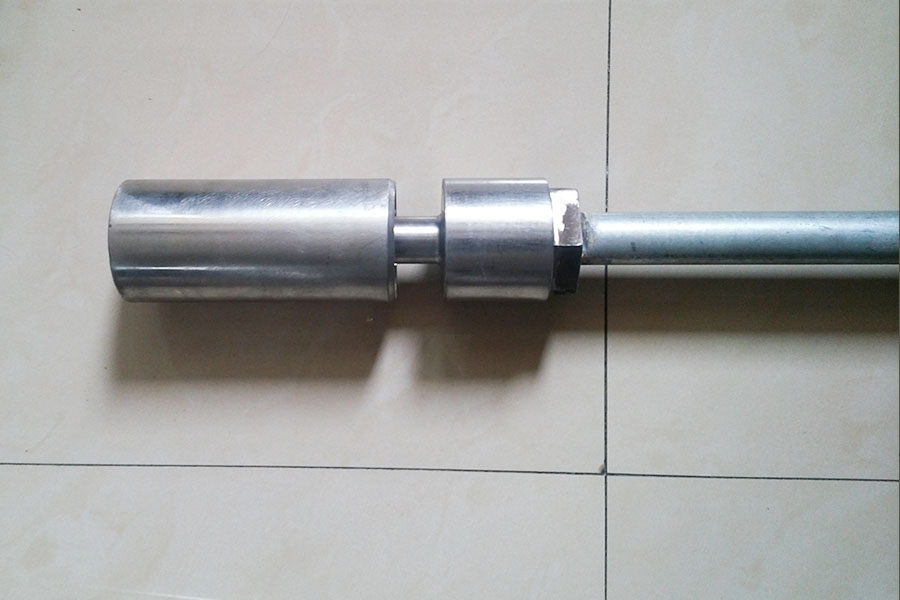

　　我公司生產的ZJ-10***大能量長壽命聲波吹灰器，是一種高科技新型技術產品，在世界上處于***地位。是老式長桿吹灰器、短桿吹灰器、鋼珠吹灰器、水力吹灰器、次聲波吹灰器以及大喇叭聲波吹灰器等吹灰器的更新換代產品，是吹灰器行業的一次創新和重大突破。成為當代聲波吹灰器中實用性***強、范圍適應性***廣、安全可靠性***高的聲波吹灰器類型。是各種鍋爐除灰選型的聲波吹灰器，現已廣泛應用到8t/h至2090t/h鍋爐上，吹灰效果顯著。

　　二、性能原理

　　ZJ-10***大能量長壽命聲波吹灰器的發聲原理，是將一定壓力的氣源（壓縮空氣或蒸汽）輸入吹灰器特制氣室，使氣源在特定的幾何空腔內產生振蕩，激發空腔內氣體的強烈振蕩而發出高強度的聲波。其除灰機理是將高強度的聲波，送入運行中的鍋爐爐體內各種可能積灰結渣的空間區域，通過聲能量的作用，使這些區域中的空氣與粉塵顆粒產生振蕩，破壞和阻止粉塵粒子在熱交換表面或粒子之間的結合，使之始終處于懸浮流化狀態，以便煙氣或重力將其帶走。

　　鍋爐所用燃料煤粉普遍含硫量較高，致使粉塵顆粒積聚燒結形成焦渣積灰。聲波對焦渣積灰發生作用后，因聲波能量產生的振動移位大、速度快，致使粉塵不能積聚，阻止焦渣的生長。同時由于高聲強聲波的疲勞效應，對已經結成的大塊焦渣也能使其斷裂，使焦渣粒子之間的結合力變弱、間隙增大、生長速度變慢、渣塊體積減小，易于自行脫落。

　　聲波除灰與氣（汽）力、水力和振打落球等清灰方法，雖同屬于純物理機制，但是聲波清灰作用的能量來自于聲波，聲波是一種以能量形式存在的機械波，它的表現為振動、擾動和波動，聲波的激烈而快速變化的振動，使積灰結焦在受熱面的附著狀態產生分離、疲勞斷裂和破碎。在工業中，清灰用的聲波都是以空氣或（蒸汽）為動力源，通過特制的聲波發生器將空氣或（蒸汽）的能量轉換成聲波，這些設備稱為聲波清灰器或聲波吹灰器。

　　三、產品特點

　　1、結構簡單，無機械運動旋轉機構，沒有易損部件，不會產生機構運動旋轉故障。

　　2、體積小，重量輕，沒有伸縮機構，不存在機械卡殼現象。

　　3、材質耐高溫，耐磨損，耐腐蝕，抗老化，使用壽命長。

　　4、安全可靠,滿足人身安全和工業勞動保護條例的要求。

　　5、聲波效能高，功率大，頻帶寬，清灰效果顯著。

　　6、適應范圍廣，可適用于各種爐型和鍋爐任何部位，包括爐膛水冷壁、過熱器、再熱器、省煤器、空氣預熱器、電除塵器等。

　　7、用氣量小，動力消耗少，氣源介質任選，空氣或蒸汽均可使用。

　　8、安裝范圍寬，除需要在爐墻上另開孔外，也可利用原吹灰器孔、打焦孔、觀火孔等位置進行安裝。

　　9、安裝方便，不需要搭設吹灰器平臺，爐墻內外占地空間小，不影響鍋爐檢修作業。

　　10、控制系統分為自動、手動功能，可自成單元，也可接入DCS系統，實現全自動化運行。

　　四、裝置組成

　　1、發生器；          2、閥門；                 3、儀表；

　　4、控制柜；          5、管路及附件。

　　五、使用氣源

　　①壓縮空氣；               ②蒸汽

　　六、技術參數

　　1、規    格： Ф70-102mm，L260-320mm

　　2、耐熱溫度： 1200℃；

　　3、壓縮空氣： ⑴ 壓力：0.4-0.8Mpa    ⑵ 流量：0.6-1.0m3/分

　　4、蒸    汽： ⑴ 壓力：0.8-1.3Mpa    ⑵ 流量：5Kg/分/臺

　　5、聲    強： ＞135dB

　　6、頻    率： 32.5-2100HZ

　　7、輻射功率： ≮3150W

　　8、有效空間： R=2.4m  L=7-12m

　　七、安裝方法

　　1、根據爐墻厚度將聲波吹灰器附有的密封板定位。

　　2、將聲波吹灰器伸向吹灰器孔，把密封板焊接于爐墻鋼板上，并與吹灰器的直管焊接即可。

　　3、連接氣源配管，先在聲波吹灰器法蘭處加平蓋堵板，松開法蘭間隙進行管道吹掃，吹灰氣源為6-8kg高壓氣源，必須在確認全部管道吹掃干凈的前提下（一般須吹掃3小時以上，管道吹掃時絕對不能連接吹灰器）才可撤掉堵板，接通管路。

　　八、運行方式

　　本系統分為自動/手動兩種模式，也可實現DCS遠程操作。

　　1、自動：系統啟停閥門的指令及運行時間均有可編程控制器發出。

　　2、手動：可根據爐內積灰情況臨時調整某組吹灰時間和次數。

　　3、用非凈化風應加過濾器，用蒸汽須完善疏水閥，及時清理過濾器。

ZJ-10聲波吹灰器安裝示意圖
